Správný rozvod elektrické energie je u 12V LED systémů zásadní pro bezpečnost, spolehlivost i dlouhodobou funkčnost celé instalace. Jedním z klíčových faktorů je správná volba kabelu, konkrétně jeho průřezu. Poddimenzovaný vodič může vést ke ztrátám napětí, přehřívání nebo nestabilnímu chodu LED technologie.
V tomto článku přehledně vysvětlujeme, jak správný kabel pro 12V systém zvolit a na co se při návrhu instalace zaměřit.
Proč je správná volba kabelu důležitá
U nízkonapěťových systémů, jako jsou 12V LED instalace, hraje průřez kabelu mnohem větší roli než u vyššího napětí. I relativně malý proudový odběr může při delší délce kabelu způsobit výrazné ztráty napětí.
Z praxe víme, že právě podcenění kabeláže patří mezi časté chyby při návrhu LED instalací. Výsledkem pak bývá nerovnoměrné svícení, snížený výkon nebo zkrácená životnost komponent.
Jak spočítat, jaký kabel potřebuji
Při výpočtu správného průřezu kabelu je nutné znát několik základních hodnot:
- napětí systému,
- délku kabelu,
- požadovaný proud,
- maximální přípustnou ztrátu napětí.
Pomocí těchto parametrů lze vypočítat minimální průřez vodiče tak, aby byla instalace bezpečná a funkční.
Výpočet potřebného průřezu kabelu
Následující příklad ukazuje orientační výpočet potřebného průřezu kabelu v závislosti na konkrétních parametrech instalace:
|
Hodnota |
Jednotky |
|
|
Napětí |
12.8 |
V |
|
Délka kabelu |
8 |
m |
|
Požadovaný proud |
10.00 |
A |
|
Přijatelná ztráta napětí |
5 |
% |
|
Požadovaný průřez kabelu |
4.38 |
mm2 |
Požadovaný průřez kabelu: 4,38 mm²
Výpočet vychází z následujícího vztahu: =+ (2 × (délka kabelu × požadovaný proud × 0,0175)) / ((napětí / 100) × přípustná ztráta napětí)
Abychom vám to trochu usnadnili, uvádíme několik vzorových výpočtů (v A)

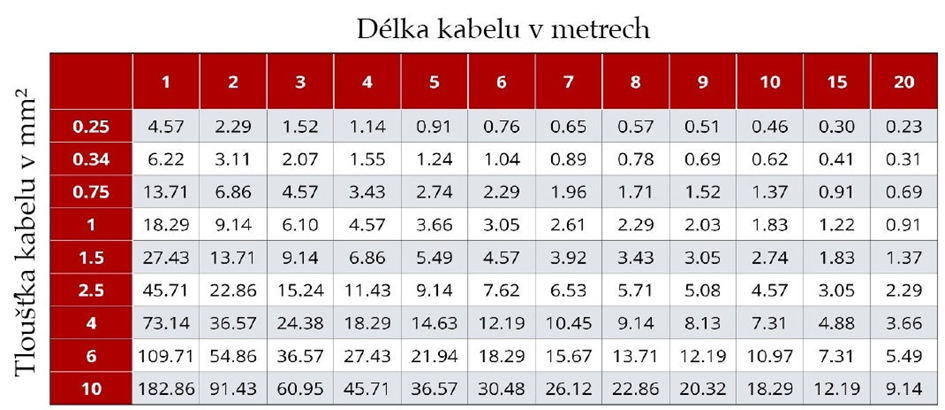

Tabulka přehledně ukazuje doporučené průřezy kabelů v závislosti na délce vedení a proudovém zatížení při napětí 12,8 V.
Kolik proudu může kabelem procházet
Naopak při známém průřezu kabelu je možné vypočítat, jaký maximální proud je schopen bezpečně přenášet.
Příklad výpočtu:
|
Hodnota |
Jednotky |
|
|
Dostupná velikost |
0.25 |
mm2 |
|
Napětí |
12.8 |
V |
|
Délka kabelu |
1 |
m |
|
Přijatelná ztráta napětí |
5 |
% |
|
Maximální možný výkon |
4.57 |
A |
Maximální proud: 4,57 A
Výpočet vychází z tohoto vztahu:
=+((napětí/100)*přijatelná ztráta napětí)*mm2/(2*0.0175*délka kabelu)
Praktický pohled na návrh kabeláže
V reálných instalacích se často setkáváme s tím, že se kabeláž navrhuje „na hraně“. Rezerva v průřezu kabelu přitom:
- snižuje zahřívání vodičů,
- omezuje úbytky napětí,
- zvyšuje stabilitu LED systému,
- prodlužuje životnost celé instalace.
Správně zvolený kabel není zbytečný náklad, ale základ spolehlivého řešení.
Při návrhu 12V LED systému je volba správného kabelu stejně důležitá jako samotný výběr LED modulů nebo napájecího zdroje. Průřez vodiče musí vždy odpovídat délce kabelu, zatížení a požadované kvalitě instalace.
Pečlivý výpočet a technicky správný návrh kabeláže pomáhá předejít problémům, které se často projeví až po delší době provozu.
Navrhujete LED instalaci a chcete mít jistotu správného řešení?
Připravili jsme praktický checklist, který vám pomůže zkontrolovat klíčové parametry LED systému včetně napájení a kabeláže.
