SIGN LED FPC 503x240 mm | 24W | 128 MODULŮ | 3120lm | 175° | 6500K | 12V

Detailní popis produktu

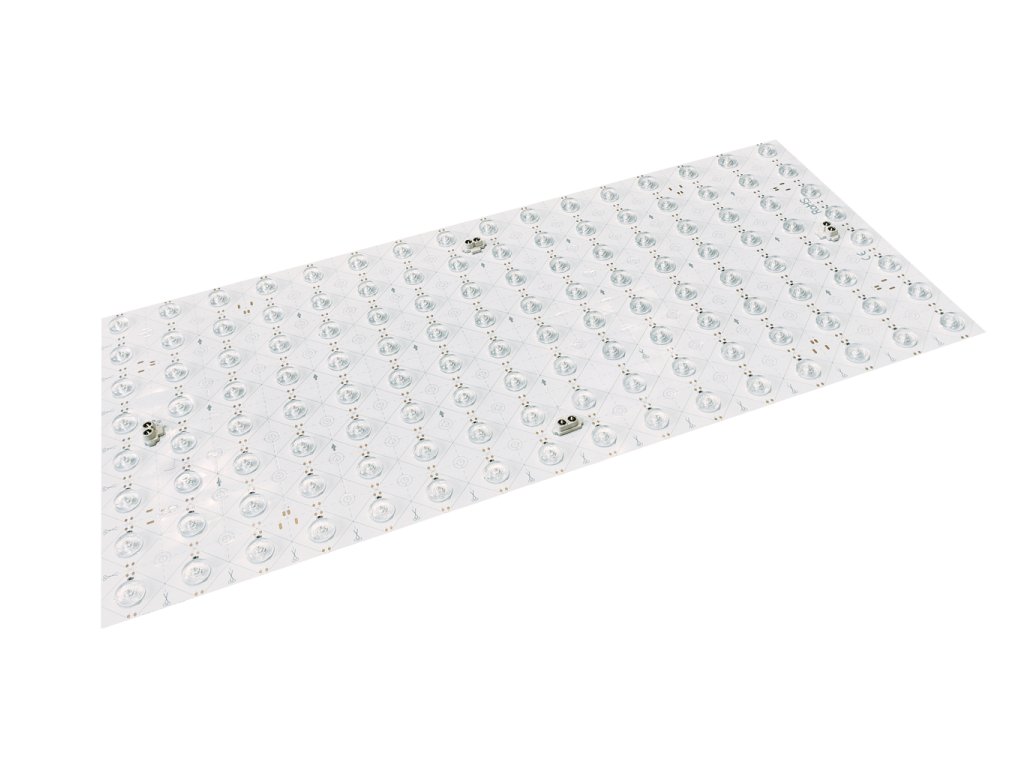

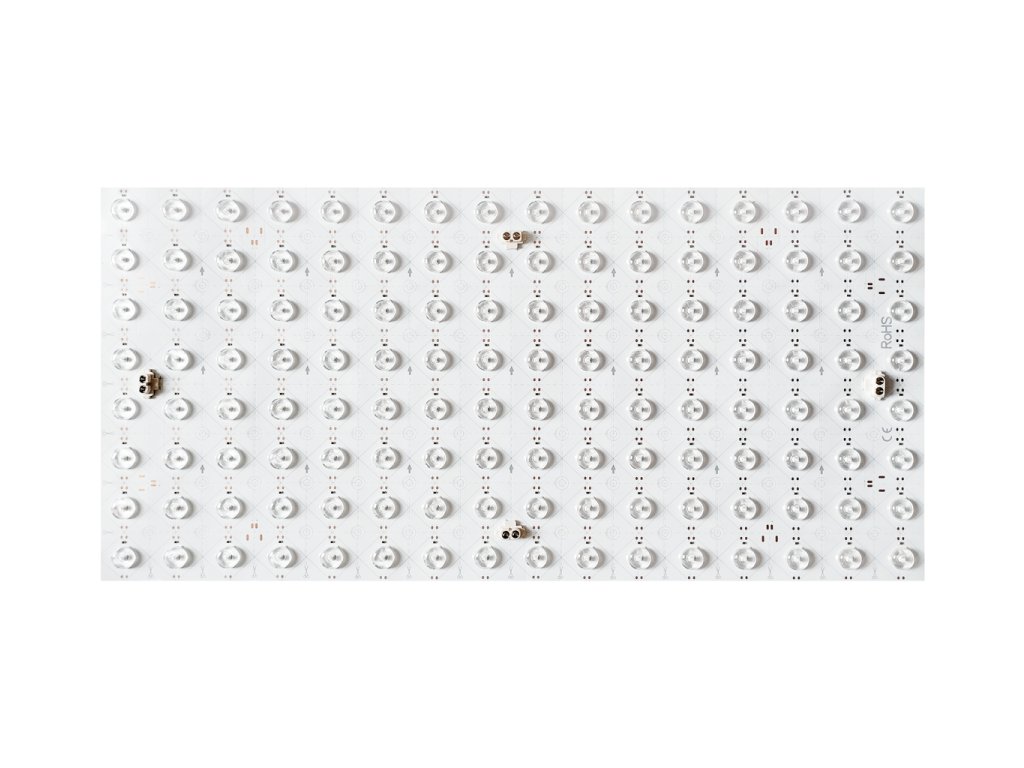

Variabilní flexibilní plát obsahuje led moduly s optikou. Na zadní straně 3M páska k nalepení.

Vhodné pro:
- světelné boxy, světelné boxy zaoblené např. kolem sloupu, světelná písmena
- hlavní osvětlení, nepřímé osvětlení, dekorativní osvětlení atd.

• Jednotlivé LED moduly lze dělit dle potřeby, snadná instalace.
• čip SMD2835, dosahuje 130 lm/W.
• Použití měkké desky FPC, lze ohýbat, vhodné pro kulaté světelné boxy.
• Používá vysoko-proudový konektor, jeden terminál může překročit maximální hodnotu 20 A.
• Úhel paprsku 175° , vhodný pro světelné boxy o tloušťce 3 cm.

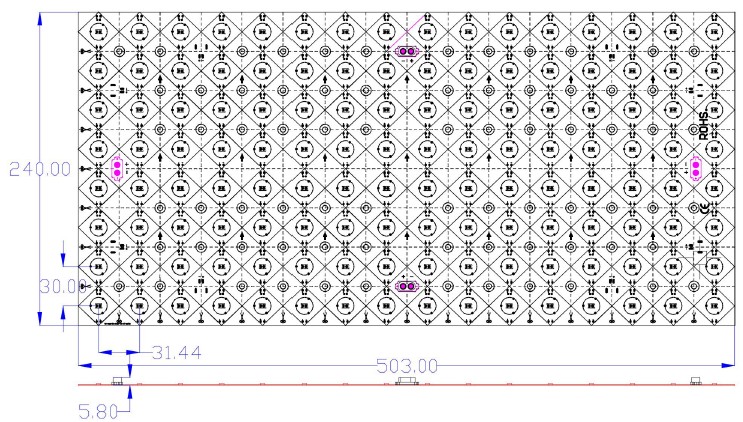

1. Rozměry: 503 × 240 mm
2. Rozteče LED modulů: 30 × 31,44 mm
3. Tečkovaná čára je řezná čára, plná čára a šikmá čára jsou volitelné řezné čáry.
4. 4x propojovací/připojovací konektor

Příslušenství:

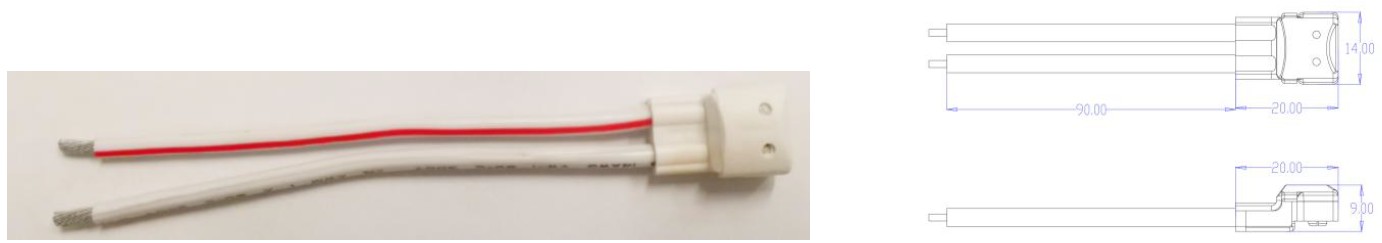

1) Vysokoproudový dvoužilový vodič s konektorem na jednom konci
- vodič 14AWG, proud 20A, připojený k napájecímu zdroji, 1 ks na každé 4 FPC

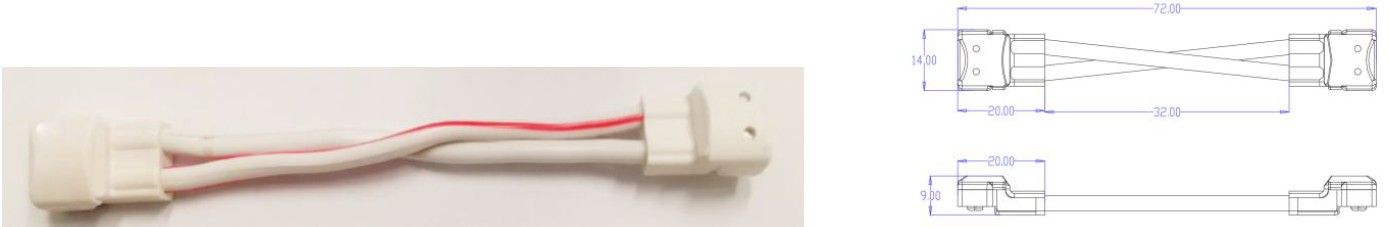

 2) Vysokoproudový kabel s konektory na obou koncích
- dvojitý konektor, vodič 14AWG, proud 20A, 1 ks na FPC (propojení modulu PFC a modulu PFC)

Poznámky:
a) Při upevňování spojovacím materiálem je na plátu vyznačen kruh se speciálními pozicemi pro šrouby, přičemž matice nesmí přesahovat celý kruh
a je zakázáno šroubovat na jiných místech.

b) Spojení mezi FPC a FPC by mělo být v odstupu minimálně 0,5 mm.

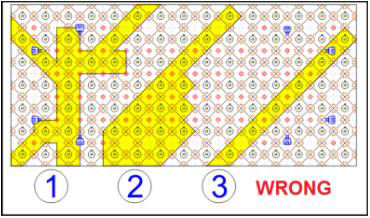

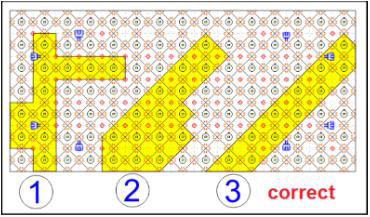

Způsob dělení:

Bezpečnostní opatření:
1. Diagonální dělení musí zajistit, aby byly současně přítomny 2 skupiny LED diod, přičemž kladný řez je jedna
skupina LED diod. Při dělení se také snažte vyhnout poloze konektoru.
2. K dělení použijte ostré nůžky a řežte silně. Pokud se objeví otřepy, očistěte je.
3. Při instalaci řezané FPC desky musí být mezi sousedními FPC deskami mezera 1–2 mm a nesmí se
přímo dotýkat kovového povrchu.
4. Použijte pásku nebo lepidlo k izolaci řezané spony (povrchu), která byla odříznuta.

Způsob připojení

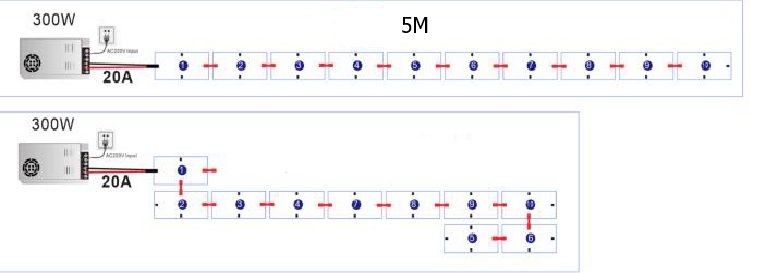

1/dlouhé kaskádové připojení DC12V:

2/metoda dlouhého kaskádového připojení DC24V:

Upozornění:
 1、Terminálový konektor, může překročit proud MAX 20A, (240W jednostranné připojení při DC12V, 480W jednostranné připojení při DC24V)
2、Doporučuje se použít vhodný spínaný napájecí zdroj (s ochranou proti zkratu, přepětí, přetížení a bezpečnostní certifikací).
3、Připojte podle kladných a záporných pólů označených na plášti, šedý vodič je připojen ke kladnému pólu napájecího zdroje a bílý vodič je připojen k zápornému pólu napájecího zdroje.
4 、Spínaný napájecí zdroj a ovladač musí pracovat ve větraném a suchém prostředí a spínaný napájecí zdroj obecně využívá pouze 80 % výkonu.

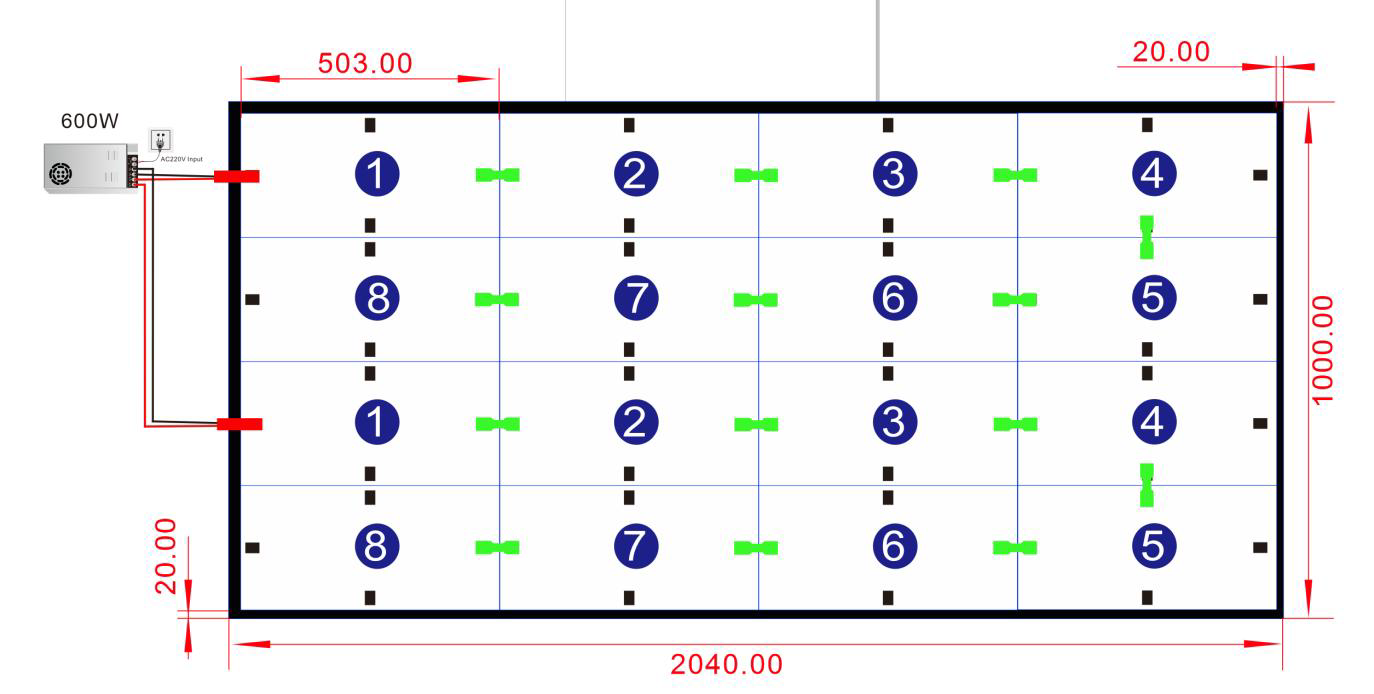

Příklad:

Specifikace：
1. Rozměry světelného boxu: 2040*1000*60 cm
2. Celkem 16 produktů FPC, produkt DC12V, 24 W, rozměry produktu 503*240 mm
3. Tloušťka světelného boxu je 6 cm a vzdálenost mezi produktem a okrajem je 2 cm.
4. Celkový výkon produktu je 16*24=384 W a minimální výkon napájecího zdroje je 384*1,25=480 W nebo více.
5. Jednoduché zapojení.

Certifikace: CE, RoHS
