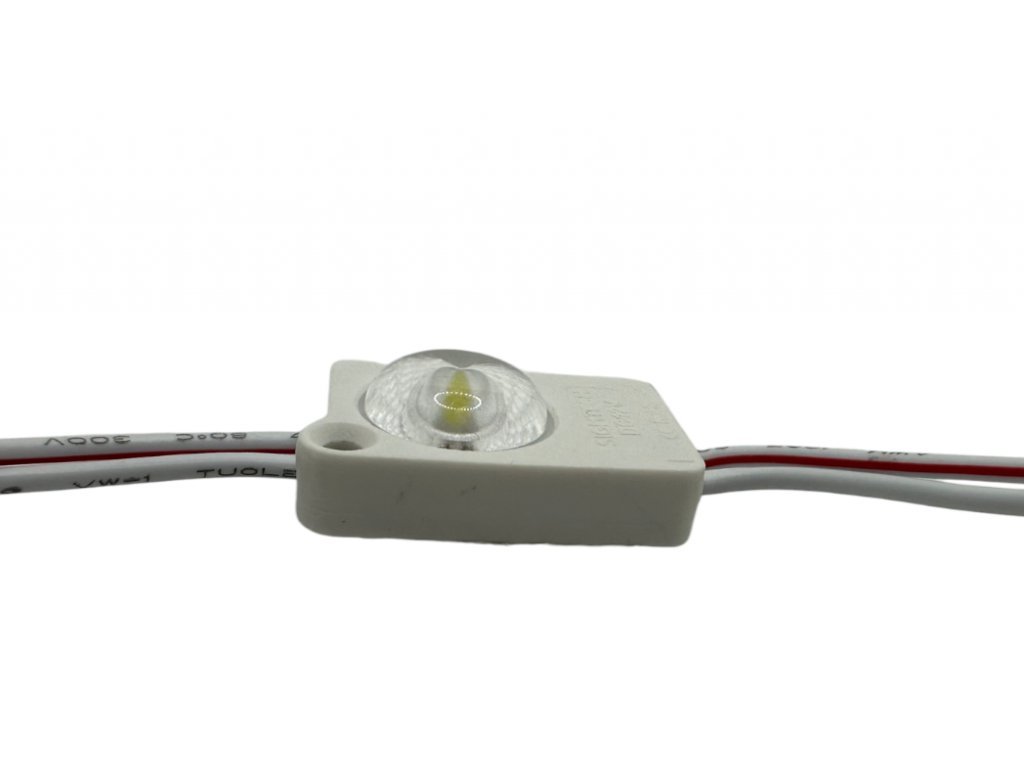

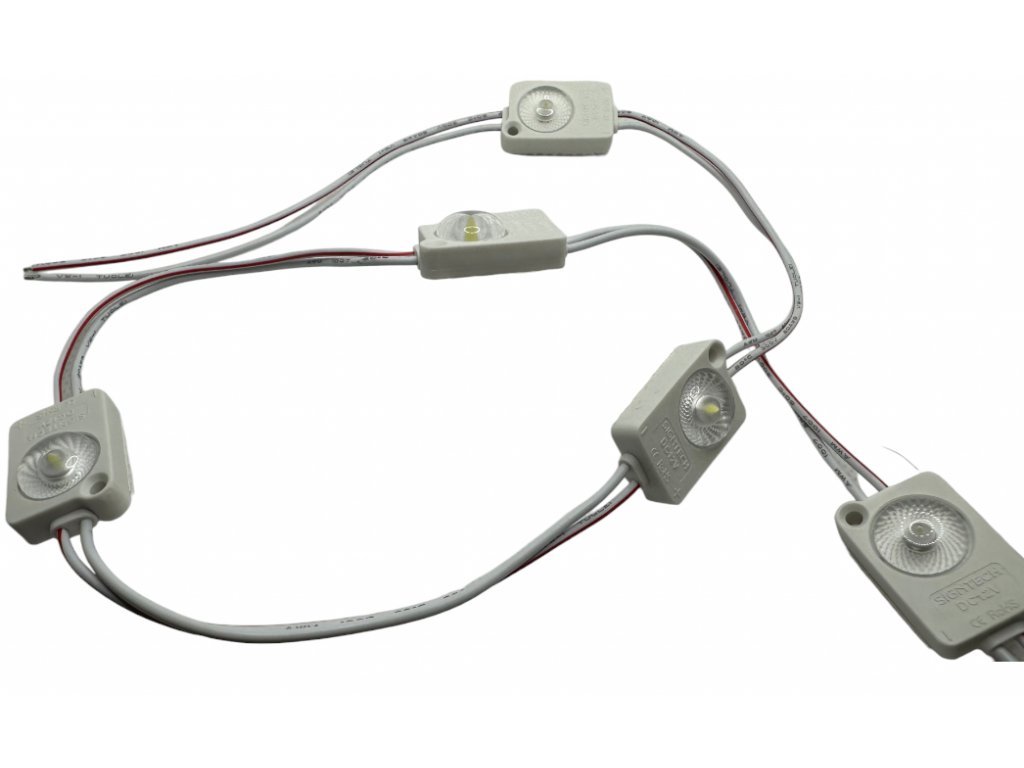

SIGN LED modul HE1 | 0,36 W | 62 lm | 175° | 7000K | 100 mm | 12V
Kód: 2801751Související produkty
Detailní popis produktu
LED moduly z produktové řady SIGNTECH SIGN LED, disponují vysokou efektivitou (172lm/W), jsou vhodné pro použití všude tam, kde je požadavek na souvisle prosvětlenou aplikaci. Pro zvolení vhodných led modulů by měl zákazník vědět, jakého světelného toku potřebuje dosáhnout v dané aplikaci.
Vzhledem k charakteristice vyzařovací optiky těchto LED modulů, která je rozprostřena do plochy s kompenzací čelního svitu, nejsou moduly vhodné pro prosvětlování světelných reklam či textilních panelů větších hloubek než 100 mm. Použít je samozřejmě můžete dle vlastního uvážení, ale ve větších zástavbových hloubkách uvidíte znatelný pokles jejich svítivosti.
Na jeden napájecí zdroj lze zapojit v sérii maximálně 1 řetěz tj. 40ks modulů.
| Doporučené maximální rozestupy LED modulů v ploše | |||
| Hloubka panelu | Rastr LED modulů | Počet modulů / m2 | Světelný tok / m2 |
| 40 mm | 80x80 mm | 169 ks | 10 478 lm |
| 50 mm | 90x90 mm | 144 ks | 8 928 lm |
| 60 -100 mm | 100x100 mm | 100 ks | 6 200 lm |
| Pro větší hloubky použití těchto modulů s roztečí 100 mm nedoporučujeme | |||
Přesnou rozteč modulů v aplikaci určuje kolika lumenů/m2 chceme dosáhnout. Pro venkovní aplikace mnohdy postačí 3000 lumenů/m2, pro aplikace ve vnitřních prostorách je žádoucí dosáhnout 4000 lumenů/m2 a více. Pro zástavbovou hloubku 50 mm a méně je potřeba rozteče zkrátit, aby se netvořila tmavá místa.
Doplňkové parametry
| Kategorie: | LED moduly 12V, 24V, 230V - zadní i boční osvit |
|---|---|
| Záruka: | 5 |
| Napájecí napětí: | 12V DC |
| Světelný tok: | 62 lm |
| ? Zástavbová hloubka: | 40-100 mm |
| ? Efektivita: | 172 lm/W |
| ? LED čipy: | SMD 2835 |
| Příkon (W): | 0,36 W |
| ? Stupeň krytí: | IP67 |
| Vyzařovací úhel: | 175° |
| Barevná teplota: | Studená bílá (7.000 K) |
| Rozteč modulů:: | 100 mm |
