PCB rozdělovač pro DC konektory | 9 x 2,1/5,5 | 134x44 mm

Detailní popis produktu

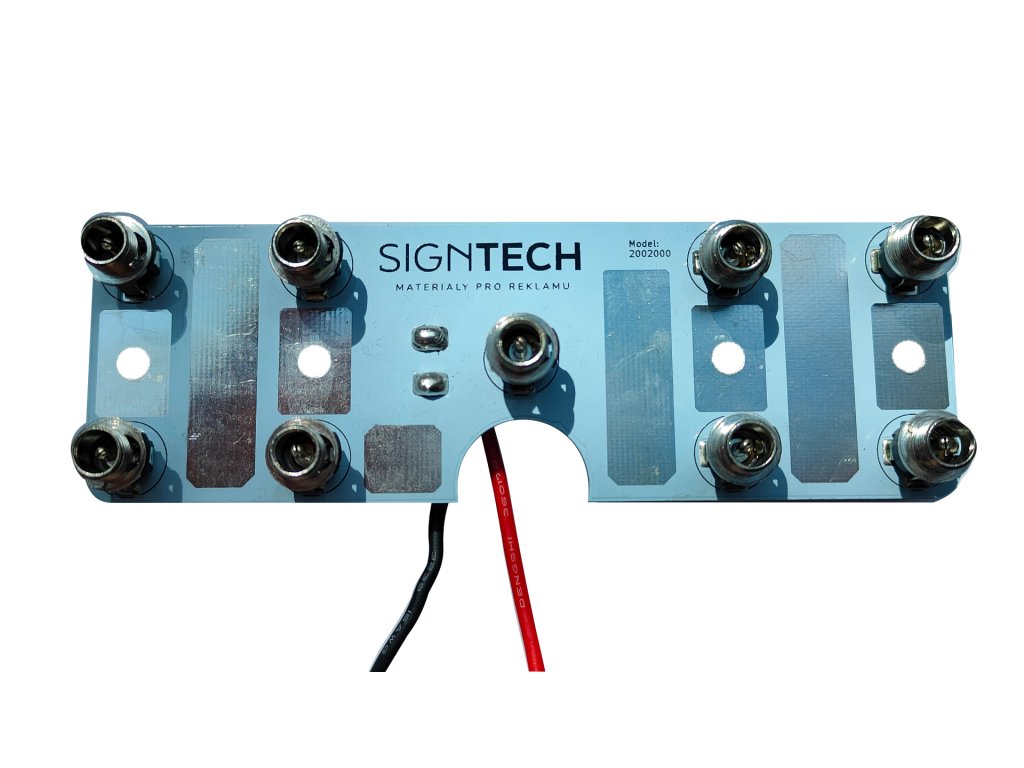

Rozbočovací plošný spoj určený pro rozvedení napájení z jednoho napájecího zdroje na více výstupů. Všechny výstupy jsou zapojeny paralelně, tj. se stejnou polaritou jako vstup. Konstrukce je provedena na desce plošných spojů z materiálu FR4 s pocínovanými cestami pro zajištění spolehlivého vedení proudu.

Vlastnosti:

• Standardní DC konektory (obvykle 5,5 × 2,1 mm) – kompatibilní s většinou běžných adaptérů.
• Možnost výběru počtu výstupů (např. 1 → 9).
• Kompaktní plošný spoj z kvalitního FR4 materiálu s pocínovanými cestami.
• Přehledné zapojení – polarita je jasně označena.
• Jednoduchá instalace bez nutnosti pájení (konektory jsou již osazeny).

Použití:

• Napájení více LED pásků nebo světelných modulů.
• Kamerové a zabezpečovací systémy.
• Laboratorní zdroje a prototypování.
• Rozvod napájení k více periferiím z jednoho adaptéru
• Bastlení a hobby elektronika.

Technické parametry (ukázka):

• Výstupní konektory: DC jack 5,5 × 2,1 mm (samice/zásuvka/jack).
• Materiál PCB: FR4, tloušťka 1,6 mm.
• Proudová zatížitelnost: až 5 A (dle použitého zdroje).
• Rozměr 134x44x20mm
• Rozsah napětí: DC 5–24 V (dle použitého zdroje)

Všechny konektory jsou propojeny paralelně – výstupní napětí odpovídá napětí zdroje. Maximální proud je omezen použitým zdrojem a dimenzí cest na plošném spoji.
